高精度光學玻璃模具沖壓機 GMP 系列
返回列表
一、應用
可通過加熱、壓印和成型光學玻璃和石英玻璃等材料，高效生產高精密、高質量光學元件。
該機床具備納米級轉印性能，可對玻璃、石英和塑料材料進行熱轉印，以生產各種納米壓印產品。
二、功能
1、創新性部分取代了光學元件生產工藝該成型工藝以其創新性，取代部分傳統研磨和拋光工藝。
2、可根據生產工藝選擇成型機
客戶可根據具體的生產工藝，在模具成型固定系統與模具成型傳輸系統之間進行選擇
3高再現能力實現了高質量

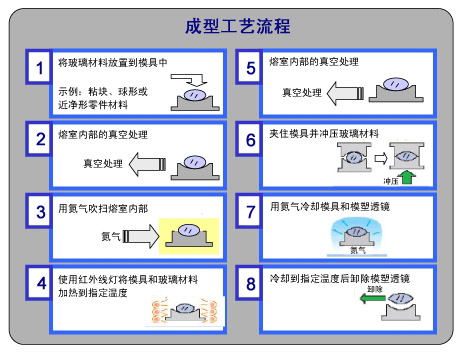

通過紅外燈管實現均勻高速的加熱。該機器不僅能夠再現成型條件，而且還能制造質量穩定的成型零部件。
三、主要規格

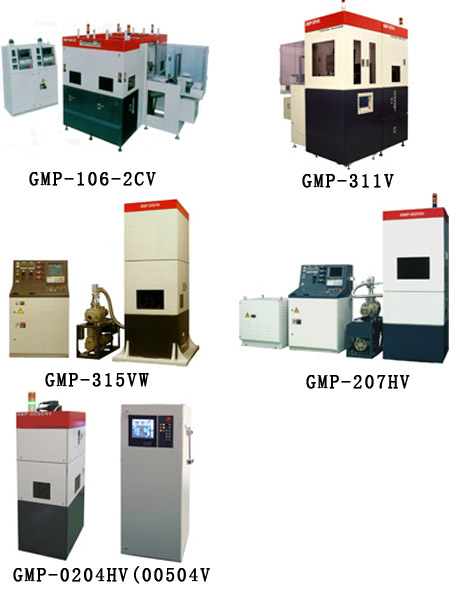

1、光學玻璃模具沖壓機（模具成型固定系統）
提供的系列可符合您對小直徑和大直徑（上限直徑 150mm）的需求
提供熔融石英成型的高溫成型機。
可使用自動裝載機（選配）對玻璃材料和成型零部件執行自動作業。
|
主要規格 |
GMP-106-2CV |
GMP-311V |
GMP-315VW |
|
模具最大直徑 |
φ 60 - φ 65 |
φ 65 - φ 110（直徑 150mm/選件） |
φ 65 - φ 150 |
|
成型工藝方法 |
模具成型固定系統 |
||
|
熔室數量（沖壓軸數量） |
2 個（ 4 個/選件） |
1 個（ 2 個/選件） |
1 個（上下軸各 1 個） |
|
加熱方法 |
紅外線 |
||
|
最高加熱溫度(℃) |
800 |
800 |
800 |
|
最大沖壓力(kN) |
13 |
30（40/選件） |
30（40/選件） |
|
沖壓電源 AC |
伺服馬達 |
||
|
沖壓力檢測器 |
負荷傳感器 |
||
|
模具定位方法 |
編碼器 |
||
|
逐級冷卻、急劇冷卻方法 |
氮氣控制冷卻 |
||
|
極限真空 (Pa)/真空成型 |
0.6 或更低 |
0.6 或更低 |
—— |
|
適合自動作業的自動裝載機（玻璃材料、成型零部件） |
標配 |
選件 |
—— |
|
備注 |
專用于小直徑透鏡成型的批量生產設備 |
大直徑透鏡和多布局成型 |
大直徑透鏡和多布局成型 |
|
主要規格 |
GMP-207HV |
GMP-0204V |
|
模具最大直徑 |
φ 72/1500 ℃(- φ 110/800 ℃) |
φ 40 |
|
成型工藝方法 |
模具成型固定系統 |
|
|
熔室數量（沖壓軸數量） |
1 |
1 |
|
加熱方法 |
紅外線 |
|
|
最高加熱溫度(℃) |
1500 |
800 |
|
最大沖壓力(kN) |
20 |
2 (0.5/00504V) |
|
沖壓電源 AC |
AC伺服馬達 |
|
|
沖壓力檢測器 |
負荷傳感器 |
|
|
模具定位方法 |
編碼器 |
|
|
逐級冷卻、急劇冷卻方法 |
氮氣控制冷卻 |
|
|
極限真空 (Pa)/真空成型 |
1.0 或更低 |
0.6 或更低 |
|
適合自動作業的自動裝載機（玻璃材料、成型零部件） |
—— | —— |
|
備注 |
熔融石英成型 |
玻璃造型、簡單成型等 |

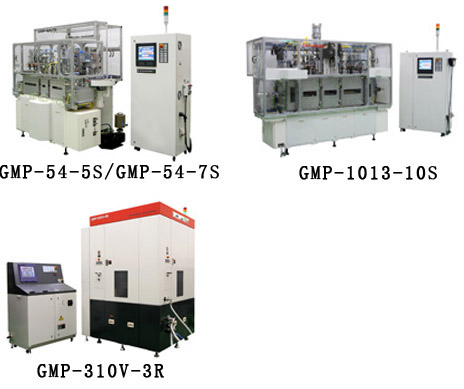

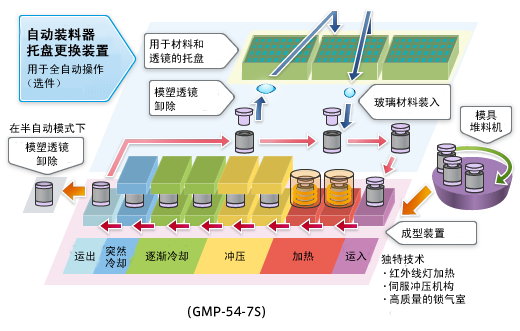

2、光學玻璃模具沖壓機（模具成型傳輸系統）
通過紅外燈管高速加熱
模具與成型透鏡易于控制和維護
支持自動作業
|
主要規格 |
GMP-54-5S |
GMP-54-7S |
GMP-1013-10S |
GMP-310V-3R |
|
模具最大直徑 |
φ15 - φ 40 |
φ15 - φ 40 |
100×180 |
φ 100 |
|
成型工藝方法 |
模具傳輸系統（在加熱、沖壓、逐級冷卻和急劇冷卻各區域之間傳輸） |
模具傳輸系統（在加熱、沖壓和冷卻各區域之間傳輸） |
||
|
總工位數 |
5個工位 |
7個工位 | 10個工位 | 3個工位 |
|
加熱方法 |
2 個工位/紅外線 |
4 個工位 |
1 個工位 |
|
|
最高加熱溫度(℃) |
800 |
900 |
800 |
|
| 沖壓工位數量/加熱方法 |
1 個工位/通過恒溫板加熱 |
2 個工位/通過儲熱板加熱 |
3 個工位/通過儲熱板加熱 |
1 個工位 |
|
最大沖壓力(kN) |
5 |
10 |
30 | |
|
沖壓電源 AC |
交流伺服馬達 |
交流伺服馬達和氣缸 |
交流伺服馬達 |
|
|
沖壓力檢測器 |
負荷傳感器 |
|||
|
模具定位方法 |
編碼器或模具接觸 |
|||
|
逐級冷卻工位數量/冷卻方法 |
1 個工位/通過恒溫板冷卻 |
2 個工位/通過儲熱板加熱 |
1 個工位/通過恒溫板冷卻 |
—— |
|
急速冷卻工位數量/冷卻方法 |
1 個冷卻工位/間接水冷卻 |
2 個冷卻工位/間接水冷卻 |
1 個冷卻工位/間接水冷卻或氮氣控制冷卻 |
|
| 真空成型 |
不支持 |
支持 | ||
|
適合自動作業的自動裝載機（玻璃材料、成型零部件） |
選件 | —— | ||
|
備注 |
用于成型中小直徑透鏡的批量生產 |
用于成型制品設計的批量生產 |
用于成型中大直徑透鏡的批量生產 |
|
